- 概览
-
规格参数
订货号
基本型CPU H224：12KB程序空间/8KB数据空间，220VAC电源，14DI/10DO继电器输出，2A，1个PPI，1个自由通讯口，1个以太网通讯口，支持模拟量扩展板，不支持扩展模块。
CTH2 214-1BA33-0X24
- 技术参数
-
物理特性
尺寸（宽×高×深）
137×80×62mm
功耗
7W
存储器特性
程序存储器
8KB+4KB
数据存储器
8KB
常规特性
定时器总数
1ms
10ms
100ms
256
4
16
236
计数器总数
256
内存存贮器位
256
内存存储位掉电保持时间
永久保持
顺序控制继电器（S)
256位
时间中断
2个1ms分辨率
边沿中断
4个上升沿和/或4个下降沿
模拟电位器
无
布尔量运算执行时间
0.22µs
浮点运算执行时间
12µs
时钟
内置，精度±120s/m
BD扩展板接口数
有
系统指示灯
3个，STOP、RUN、SF
RUN/STOP拨码
有，2态
编程卡
支持
存储卡
不支持
额定输入电压
DC24V
电源供应
本机+5V
+24V
660mA
200mA
集成的通信功能
通讯接口
2个通信口：
PORT0:PPI通信口，RS485
FPORT:自由通信口，RS485
PPI波特率(baud)
9.6kbps、19.2kbps和187.5kbps
自由口波特率(baud)
1.2kbps ~ 115.2kbps
每段最大电缆长度
使用隔离中继器
未使用隔离中继器
波特率为187.5kbps时1000米，38.4kbps时1200米
50米
最大站点数
每段32个站，每个网络126个站
最大主站数
32
物理接口
2个RS485接口
隔离
不隔离
以太网通信功能
通信接口
1个标配以太网口
通信标准
符合IEEE802.3标准
传输速度
10Mbps 和100Mbps自适应
自适应交叉连接
不支持
连接到工业以太网的接口(10/100Mbps)
RJ45插座
协议类型
UDP/TCP协议
支持MICO以太网编程，支持PLC间以太网通信。
配置方式
支持上位机顺利获得网口搜索PLC，支持网口下载系统配置。
最大连接数
每个PLC支持最多8个UDP连接，支持最多4个TCP连接。
IT连接的最大数量
8个UDP_PPI连接，其中4个主站和4个从站。
4个ModBus_TCP连接，2个主站和2个从站。
用户数据数量
最多200个字节用于TCP/IP传输。
最多240个字节用于ModBus_TCP传输。
端口
本地：1~65535
远程服务器：8888
启动时间或复位后重新启动时间
大约3秒。
指示灯
绿色RMC指示灯:亮：远程控制生效，灭：远程控制失效
绿色以太网指示灯：亮：连接，闪烁：传输；灭：未连接
每段最大电缆长度
100m
隔离
通信口隔离
I/O特性
本机数字量输入点数
14
输入类型
漏型/源型
本机数字量输出点数
10
输出类型
继电器 干触点
数字I/O映象区
128DI/1280DQ（不含CAN通信专用映像区）
模拟I/O映象区
32AI/32AQ（不含CAN通信专用映像区）
允许最大扩展I/O模块数
无
最大数字量I/O配置
IO：256(128输入/128输出)
最大模拟量I/O配置
64（32输入/32输出）
脉冲捕捉输入
14
高速计数器
总数
单相计数器
两相计数器
4
4×50KHz
1×30KHz
数字量输入特性
本机集成数字量输入点数
14
输入类型
漏型/源型
额定电压
24V DC
最大持续允许电压
20.4-28.8V DC
浪涌电压
35V DC，持续0.5s
逻辑1信号 ( 最小)
逻辑0信号 ( 最大)
15 VDC，2.5mA
5 VDC，1mA
允许的最大漏电流
1mA
输入滤波
支持3.4ms和6.4ms
隔离(现场与逻辑)
500V AC，1分钟
同时接通的输入
14
最大电缆长度
屏蔽
非屏蔽
500米(标准输入)
50米(高速计数器输入)
300米(标准输入)
数字量输出特性
本机集成数字量输出点数
10
输出类型
继电器，干触点
额定电压
24V DC或110V/220VAC
输出电压范围
5～30VDC：5～250VAC
逻辑1信号（最小）
-
逻辑0信号（最大）
-
每点额定电流
2A
每个公共端额定电流
8A
漏电流（最大）
-
浪涌电流（最大）
7A，触点关闭
灯负载（最大）
30W DC/200W AC
接通电阻（接点）
0.2Ω
隔离（现场与逻辑）
-
延时
断开到接通：-
接通到断开：-
额定负载下的触点寿命
100,000次通断
同时接通的输出
所有输出点
两个输出并联
否
最大电缆长度
屏蔽
非屏蔽
500米
150米
控制端子及通讯端口
端子接线
214-1BA33-0X24接线端子
CTH200系列CPU的端子接线图如下所示：
图4-6 CTH2 214-1BA33-0X24继电器输出型接线图
RS485通信接口
连接器
插针号
PORT0（RS485）
FPORT（RS485）
1
机壳接地
机壳接地
2
逻辑地
逻辑地
3
RS485+信号B
RS485+信号B
4
发送请求RTS
发送请求RTS
5
逻辑地
逻辑地
6
+5V，串联100Ω电阻
+5V，串联100Ω电阻
7
+24V
+24V
8
RS485-信号A
RS485-信号A
9
NC
NC
连接器外壳
机壳接地
机壳接地
- 典型应用
-
系统配置方案
系统可以由一个单独的CPU主控模块组成，支持模拟量扩展板，不支持扩展模块。
- 安装规格
-
产品的安装和运行要求

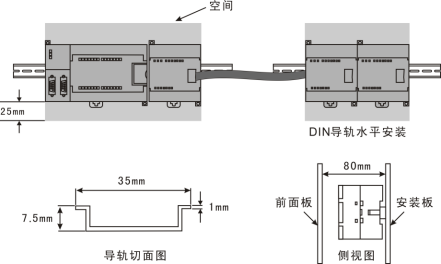

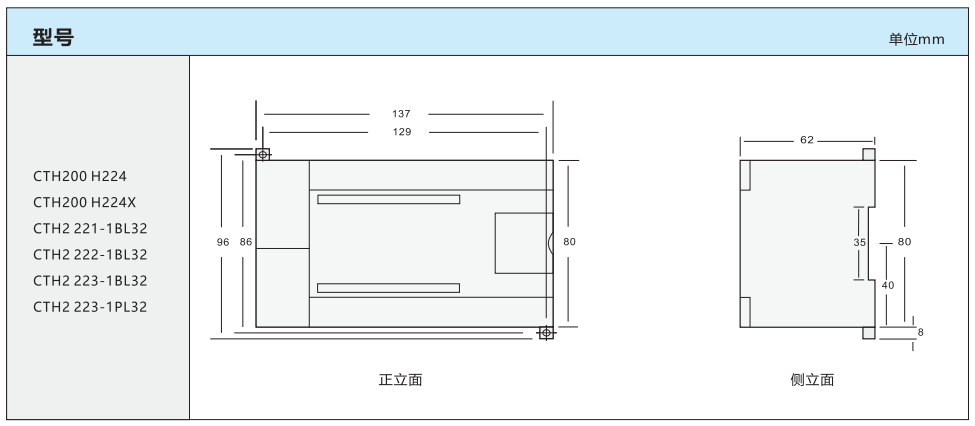

安装尺寸
安装和固定方式
使用DIN35标准导轨。
