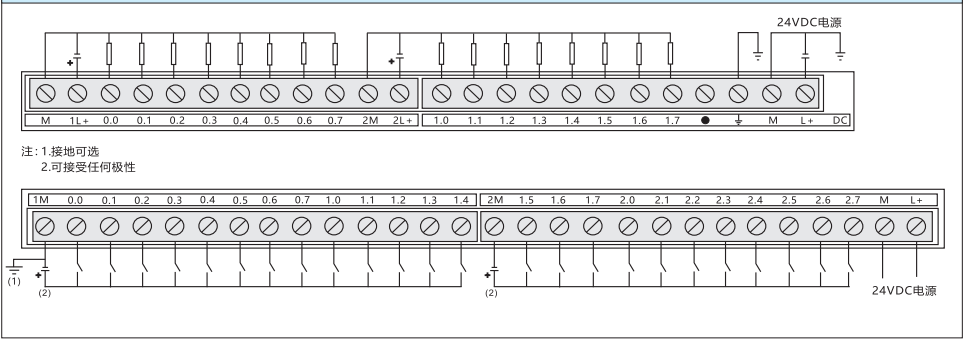

CPU H226XL，72KB程序空间/110KB数据空间，24VDC电源，24DI/16DO晶体管源型输出，0.5A，2个PPI/自由通信口，1个以太网口，两路20KHz（PTO/PWM）或两路100KHz输出（Pulse/Dir），数据永久保存，支持模拟量、CAN和RS485扩展板，支持西门子S7协议；

CTH2 216-2AX35-0X40

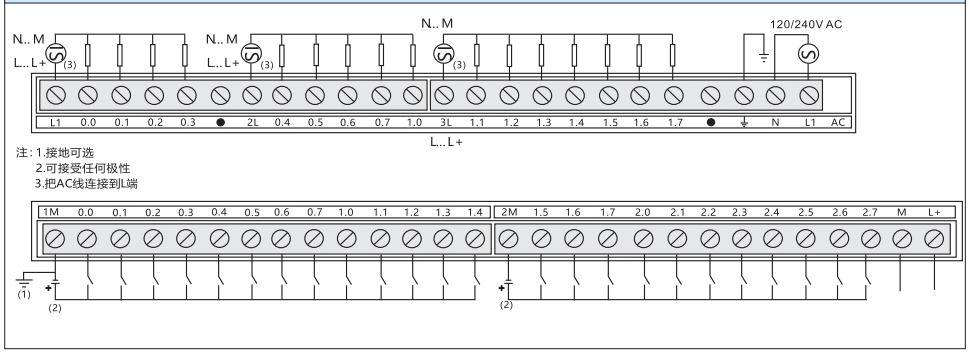

CPU H226XL，72KB程序空间/110KB数据空间，220VAC电源，24DI/16DO继电器型输出，2A，2个PPI/自由通信口，1个以太网口，数据永久保存，支持模拟量、CAN和RS485扩展板，支持西门子S7协议；

CTH2 216-2BX35-0X40

尺寸（宽×高×深）

196.5×80×62mm

功耗

11W

存储器特性

程序存储器

24KB+48KB

数据存储器

10KB+100KB

数据保存

FlashROM(永久保存）

常规特性

定时器总数

      1ms

      10ms

      100ms

512

4

272

236

计数器总数

256

内存存贮器位

256位

内存存储位掉电保持时间

永久保持

顺序控制继电器（S)

256位

时间中断

2个1ms分辨率

边沿中断

4个上升沿和/或4个下降沿（I0.0，I0.1，I0.2，I0.3）

模拟电位器

无

布尔量运算执行时间

≤0.15µs

浮点运算执行时间

≤8µs

时钟

内置

BD扩展板接口数

1个，支持RS485扩展板、CAN扩展板、模拟量扩展板

系统指示灯

5个，STOP、RUN、SF、RMC、LINK/ACT

RUN/STOP拨码

有，2态

电池卡接口

支持，电源不足2.0V，报警位SM195.0

编程卡

支持

存储卡

支持

额定输入电压

DC24V

电源供应

本机及扩展总线+5V

+24V

660mA

300mA

集成的通信功能

通讯接口

2个通信口：

PORT0:PPI/自由口，标准RS485

PORT1:PPI/自由口，标准RS485

插上RS485扩展板并重新启动之后，PORT0（RS485，PPI通信口）PORT1（RS485，PPI/自由通信口），FPORT0（自由口）

PPI波特率(baud)

9.6kbps、19.2kbps和187.5kbps

自由口波特率(baud)

1.2kbps~ 115.2kbps

每段最大电缆长度

      使用隔离中继器

      未使用隔离中继器

波特率为187.5kbps时1000米，38.4kbps时1200米

50米

最大站点数

每段32个站，每个网络126个站

最大主站数

32

点到点(PPI主站模式)

是(NETR/NETW)，最多8个连接，每个连接最大通信200个字节

MPI连接

（1PG/1OP）共8个，2个保留

以太网通信功能

通信接口

1个标配以太网口

通信标准

符合IEEE802.3标准

传输速度

10Mbps 和100Mbps自适应

自适应交叉连接

支持

连接到工业以太网的接口(10/100Mbps)

RJ45插座

固件升级

支持网口在线升级固件功能。

协议类型

UDP/TCP协议

支持PDP_PPI，MODBUS_TCP，、Socket，S7协议，支持PLC间以太网通信，支持MiCo以太网编程。

配置方式

支持上位机顺利获得网口搜索PLC，支持网口下载系统配置。

应用接口

支持MiCo服务、UDP_PPI、Modbus_TCP、S7协议、Socket编程

最大连接数

8个UDP_PPI，不分主从

8个Modbus_TCP，不分主从

4个Socket连接，2个UDP，2个TCP

8个S7协议，不分主从，DB真·人(中国)PLC只作为从站

用户数据数量

最多200个字节用于UDP_PPI传输。

最多240个字节用于ModBus_TCP传输。

最多512个字节用于Socket传输

最多200个字节用于S7传输

端口

本地：1~65535

远程服务器：8888

启动时间或复位后重新启动时间

大约3秒

指示灯

绿色RMC指示灯:亮：远程控制生效，灭：远程控制失效

绿色以太网指示灯：亮：连接，闪烁：传输；灭：未连接

每段最大电缆长度

100m

隔离

通信口隔离

I/O特性

本机数字量输入点数

24

输入类型

漏型/源型

本机数字量输出点数

16

输出类型

固态-MOSFET，源型

数字I/O映象区

640DI/640DQ（含CAN通信专用映像区）

模拟I/O映象区

194AI/194AQ（含CAN通信专用映像区）

允许最大扩展I/O模块数

7

最大数字量I/O配置

128DI/128DO

最大模拟量I/O配置

32AI/32AO

脉冲捕捉输入

24

高速计数器

    总数

    单相计数器

    两相计数器

6

6×50KHz

4×30KHz

集成通信功能（CANopen）-扩展CAN通信板型号CTH2-CAN-01S2-EB时使用

通信接口

1个（8 Pin端子）”见CANopen通信接口表”

传输率（kbps）

1000

800

500

250

150

50

20

最大长度（m）

25

50

100

250

500

1000

2500

最大站地址

127

站点地址范围

1-127

最大主站带从站数

32

配置方式

CAN组态块和EDS文件

最大数字量访问

普通IO

CANopen专用IO

字节数

内存起始地址

字节数

内存起始地址

输入

16

IB0

输入

64

IB16

输出

16

QB0

输出

64

QB16

最大模拟量访问

普通IO

CANopen专用IO

通道数

内存起始地址

通道数

内存起始地址

输入

32

AIW0

输入

162

AIW64

输出

32

AQW0

输出

162

AQW64

集成通信功能（CANFree）-扩展CAN通信板时型号CTH2-CAN-01S2-EB时使用

通信协议

CanFree

使用方式

顺利获得内部库指令支持

数字量输入特性

本机集成数字量输入点数

24

输入类型

漏型/源型

额定电压

24V DC

最大持续允许电压

30V DC

逻辑1信号 ( 最小)

逻辑0信号 ( 最大)

15 VDC，2.5mA

5 VDC，1mA

隔离(现场与逻辑)

500V AC，1分钟

同时接通的输入

24

最大电缆长度

屏蔽

非屏蔽

500米(标准输入)50米(高速计数器输入)

300米(标准输入)

数字量输出特性

本机集成数字量输出点数

16

输出类型

固态-MOSFET，源型

额定电压

DC：24V

输出电压范围

DC：20.4～28.8V

逻辑1信号（最小）

20V DC最大电流

逻辑0信号（最大）

0.1V DC，10KΩ负载

每点额定电流

0.5A

每个公共端额定电流

4A

漏电流（最大）

10uA

浪涌电流（最大）

8A，100ms

灯负载（最大）

5W

高速脉冲输出

最大频率

运控库指令：两路100KHz Pulse（Q0.0,Q0.1）,Dir（Q0.2,Q0.3）

PTO/PWM：两路20KHz（Q0.0,Q0.1）

接通电阻（接点）

典型值0.3Ω，最大0.6Ω

隔离（现场与逻辑）

500VAC ，1分钟

延时

断开到接通：2us（Q0.0, Q0.1），---15us（其它）

接通到断开：10us（Q0.0, Q0.1），---130us（其它）

额定负载下的触点寿命

不适用

可同时接通的输出

所有输出点

能否两个输出并联

是，仅在输出同组时

最大电缆长度

屏蔽

非屏蔽

500米

150米

尺寸（宽×高×深）

196.5×80×62mm

功耗

11W

存储器特性

程序存储器

24KB+48KB

数据存储器

10KB+100KB

数据保存

FlashROM(永久保存）

常规特性

定时器总数

      1ms

      10ms

      100ms

512

4

272

236

计数器总数

256

内存存贮器位

256位

内存存储位掉电保持时间

永久保持

顺序控制继电器（S)

256位

时间中断

2个1ms分辨率

边沿中断

4个上升沿和/或4个下降沿（I0.0，I0.1，I0.2，I0.3）

模拟电位器

无

布尔量运算执行时间

≤0.15µs

浮点运算执行时间

≤8µs

时钟

内置

BD扩展板接口数

1个，支持RS485扩展板、CAN扩展板、模拟量扩展板

系统指示灯

5个，STOP、RUN、SF、RMC、LINK/ACT

RUN/STOP拨码

有，2态

电池卡接口

支持，电源不足2.0V，报警位SM195.0

编程卡

支持

存储卡

支持

额定输入电压

AC220V

电源供应

本机及扩展总线+5V

+24V

660mA

300mA

集成的通信功能

通讯接口

2个通信口：

PORT0:PPI/自由口，标准RS485

PORT1:PPI/自由口，标准RS485

插上RS485扩展板并重新启动之后，PORT0（RS485，PPI通信口）PORT1（RS485，PPI/自由通信口），FPORT0（自由口）

PPI波特率(baud)

9.6kbps、19.2kbps和187.5kbps

自由口波特率(baud)

1.2kbps ~ 115.2kbps

每段最大电缆长度

      使用隔离中继器

      未使用隔离中继器

波特率为187.5kbps时1000米，38.4kbps时1200米

50米

最大站点数

每段32个站，每个网络126个站

最大主站数

32

点到点(PPI主站模式)

是(NETR/NETW)，最多8个连接，每个连接最大通信200个字节

MPI连接

（1PG/1OP）共8个，2个保留

以太网通信功能

通信接口

1个标配以太网口

通信标准

符合IEEE802.3标准

传输速度

10Mbps 和100Mbps自适应

自适应交叉连接

支持

连接到工业以太网的接口(10/100Mbps)

RJ45插座

固件升级

支持网口在线升级固件功能。

协议类型

UDP/TCP协议

支持PDP_PPI，MODBUS_TCP，、Socket，S7协议，支持PLC间以太网通信，支持MiCo以太网编程。

配置方式

支持上位机顺利获得网口搜索PLC，支持网口下载系统配置。

应用接口

支持MiCo服务、UDP_PPI、Modbus_TCP、S7协议、Socket编程

最大连接数

8个UDP_PPI，不分主从

8个Modbus_TCP，不分主从

4个Socket连接，2个UDP，2个TCP

8个S7协议，不分主从，DB真·人(中国)PLC只作为从站

用户数据数量

最多200个字节用于UDP_PPI传输。

最多240个字节用于ModBus_TCP传输。

最多512个字节用于Socket传输

最多200个字节用于S7传输

端口

本地：1~65535

远程服务器：8888

启动时间或复位后重新启动时间

大约3秒

指示灯

绿色RMC指示灯:亮：远程控制生效，灭：远程控制失效

绿色以太网指示灯：亮：连接，闪烁：传输；灭：未连接

每段最大电缆长度

100m

隔离

通信口隔离

I/O特性

本机数字量输入点数

24

输入类型

漏型/源型

本机数字量输出点数

16

输出类型

继电器，干触点

数字I/O映象区

640DI/640DQ（含CAN通信专用映像区）

模拟I/O映象区

194AI/194AQ（含CAN通信专用映像区）

允许最大扩展I/O模块数

7

最大数字量I/O配置

128DI/128DO

最大模拟量I/O配置

32AI/32AO

脉冲捕捉输入

24

高速计数器

    总数

    单相计数器

    两相计数器

6

6×50KHz

4×30KHz

集成通信功能（CANopen）-扩展CAN通信板型号CTH2-CAN-01S2-EB时使用

通信接口

1个（8 Pin端子）”见CANopen通信接口表”

传输率（kbps）

1000

800

500

250

150

50

20

最大长度（m）

25

50

100

250

500

1000

2500

最大站地址

127

站点地址范围

1-127

最大主站带从站数

32

配置方式

CAN组态块和EDS文件

最大数字量访问

普通IO

CANopen专用IO

字节数

内存起始地址

字节数

内存起始地址

输入

16

IB0

输入

64

IB16

输出

16

QB0

输出

64

QB16

最大模拟量访问

普通IO

CANopen专用IO

通道数

内存起始地址

通道数

内存起始地址

输入

32

AIW0

输入

162

AIW64

输出

32

AQW0

输出

162

AQW64

集成通信功能（CANFree）-扩展CAN通信板时型号CTH2-CAN-01S2-EB时使用

通信协议

CanFree

使用方式

顺利获得内部库指令支持

数字量输入特性

本机集成数字量输入点数

24

输入类型

漏型/源型

额定电压

24V DC

最大持续允许电压

30V DC

逻辑1信号 ( 最小)

逻辑0信号 ( 最大)

15 VDC，2.5mA

5 VDC，1mA

隔离(现场与逻辑)

500V AC，1分钟

同时接通的输入

24

最大电缆长度

屏蔽

非屏蔽

500米(标准输入)50米(高速计数器输入)

300米(标准输入)

数字量输出特性

本机集成数字量输出点数

16

输出类型

继电器，干触点

额定电压

24VDC或110V/220VAC

输出电压范围

5～30VDC或5-250VAC

逻辑1信号（最小）

-

逻辑0信号（最大）

-

每点额定电流

2A

每个公共端额定电流

8A

漏电流（最大）

-

浪涌电流（最大）

7A，触点关闭

灯负载（最大）

30W DC/200W AC

高速脉冲输出

最大频率

-

接通电阻（接点）

0.2Ω

隔离（现场与逻辑）

-

延时

断开到接通：-

接通到断开：-

额定负载下的触点寿命

100，000次通断

可同时接通的输出

所有输出点

能否两个输出并联

是，仅在输出同组时

最大电缆长度

屏蔽

非屏蔽

500米

150米

1

机壳接地

机壳接地

2

+24V地

+24V地

3

RS485+信号B

RS485+信号B

4

发送申请

发送申请

5

+5V地

+5V地

6

+5V，100Ω

+5V，100Ω

7

+24V

+24V

8

RS485-信号A

RS485-信号A

9

NC

NC

连接器外壳

机壳接地

机壳接地

注：需要使用终端电阻时，将2脚和3脚短接。

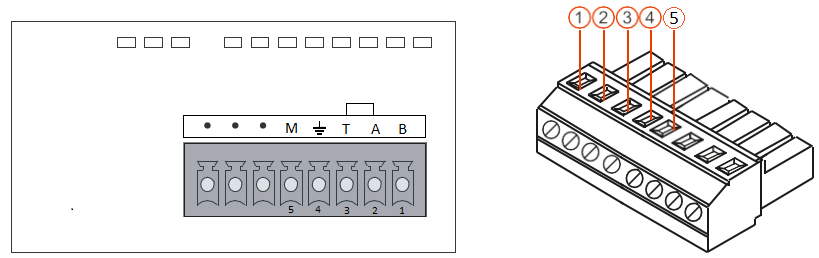

1

RS485+信号B

2

RS485-信号A

3

终端电阻

4

机壳接地

5

RS485信号GND

6

NC

7

NC

8

NC

9

NC

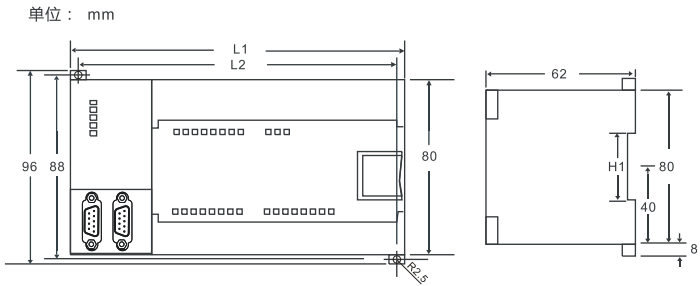

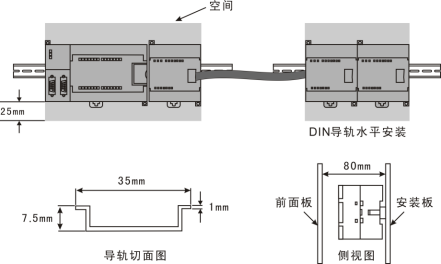

CTH2 216-2AX35-0X40

196.5

188

35

CTH2 216-2BX35-0X40

196.5

188

35
