- 概览
-
订货数据
规格参数
订货号
CTSC-200 EM231,8路电流输入，0-20mA/4-20mA,隔离型16位精度，带智能PID
CTS7 231-7HF32
主要特性
总线、电源、通道间全隔离，可靠性高，抗干扰能力强
16位采样精度，采用硬件滤波技术，测量值更加准确稳定
供电电源有反接保护和浪涌吸收功能，适用于恶劣的工业环境
集成先进的模糊逻辑控制算法，不占CPU资源，无需编程即可实现准确的温度控制，动态性能好
PID控制输出可以是PWM或模拟量，双极性输出，可以控制加热和冷却
使用规范
信号线应采用屏蔽线，屏蔽线需单端接地
在系统有良好接地的情况下模块的接地端应接到地线上，否则不接地
- 技术参数
-
规格参数
特性
EM231 8AI×电流 PID
物理特性
尺寸(宽×高×深)
71×80×
功耗
1.8W
电源损耗
+5V DC消耗电流
30 mA
L+
39 mA
L+线圈电压范围
20.4～28.8V DC
LED灯指示
24V DC电源供电良好ON=无错，OFF=无24V DC电源，SF：ON=模块故障，闪烁=输入信号错误,OFF=无错
模拟量输入特性
输入类型
电流输入
输入范围
0-20mA/4-20mA
输入点数
8
隔离
现场至逻辑
现场至24V DC
24V到逻辑500V AC
500V AC
500V AC共模输入范围
(输入通道至输入通道)120V AC
共模抑制
>120dB@120V AC
输入分辨率
温度
电压
15位加符号位测量原理
Sigma-Delta
模块更新时间(所有通道)
825ms
到传感器的导线长度
最大
导线回路电阻
最大10Ω
噪声抑制
85dB@ 50Hz/60Hz/400Hz
分辨率
15位+符号位
输入滤波衰减
-3dB@ 21kHz
基本误差
0.1% FS(电流)
重复性
0.05% FS
诊断程序
LED：EXTF，SF
PID特性
PID算法
PID+FUZZY参数自调整
采样时间
1秒
输出最小脉宽
10ms
PID类型
P、PI、PD、PID型
PID输出类型
模拟量或PWM脉宽控制
PID输出极性
双极或单极
PID地址与参数配置

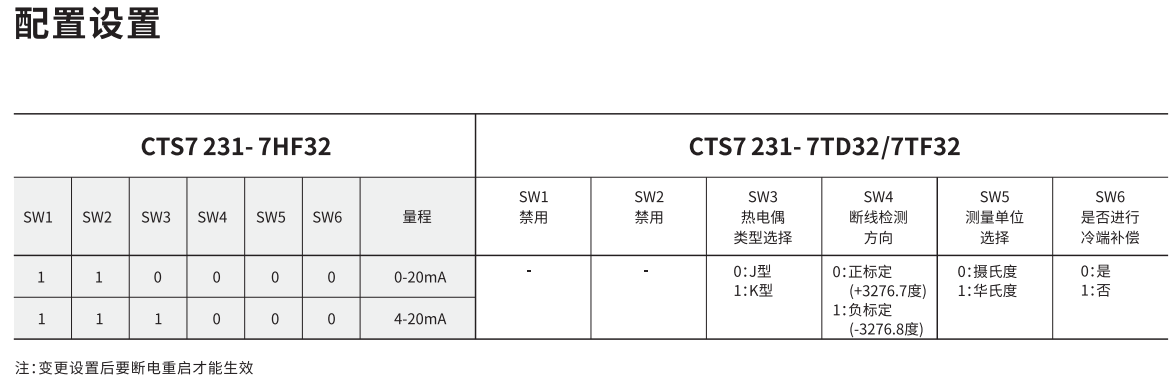

配置设置：
PID地址计算公式
PID参数输出部分(模块到CPU)
PID参数输入部分(CPU到模块)
正向脉冲输出地址
负向脉冲输出地址
应用举例
计算第二个扩展模块上的231-7HF的最后一个PID回路的地址。
第一时间计算地址：
S=1,C=7
A ＝2048 + 1 * 256 + 16 * 7 = 2416
X = 2048 + 1 * 256 + 12 = 2316
Y = 2048 + 1 * 256 + 13 = 2317
然后根据以下参数地址说明设定或读出参数内容：
VW2544 //设定温度
VB2546 //控制字(参数自调整、双极输出)
VW2548 //脉冲输出周期
VW2550 //Kp比例系数
VW2552 //Ti积分时间（秒）
VW2554 //Td微分时间（秒）
VW2556 //量程范围（1300度默认值）
VW2416 //实际温度
VW2418 //状态字
VW2420 //PID模拟量输出
V2316.7 //正向脉冲输出
V2317.7 //负向脉冲输出
为了保证PID模块能正常使用，编写其它程序块时请一定不要使用您所用的PID模块占用的V存储区。
模块在第0号插槽所占用的地址为：VW2048到 VW2300
模块在第1号插槽所占用的地址为：VW2304到 VW2556
模块在第2号插槽所占用的地址为：VW2560到 VW2812
模块在第3号插槽所占用的地址为：VW2816到 VW3068
模块在第4号插槽所占用的地址为：VW3072到 VW3324
模块在第5号插槽所占用的地址为：VW3328到 VW3580
模块在第6号插槽所占用的地址为：VW3584到 VW3836可调用EM231 PID专用的参数配置程序库
参数配置LADDER图如下：
- 典型应用
-
- 安装规格
-
EM231电流型输入温控模块支持0—20mA的电流，模块给予了一个6位的DIP开关用于选择测量范围，6位的DIP开关位于模块的
下方，如下图所示。为了使DIP开关设置起作用，用户需要给PLC电源断电再通电。
Sw1
Sw2
Sw3
Sw4
Sw5
Sw6
量程
分辨率
ON
ON
OFF
OFF
OFF
OFF
0—20mA
ON
ON
ON
OFF
OFF
OFF
4—20mA
