- 概览
-
功能特点
2、拓扑结构支持星形、树形、线型、环形结构；
3、每个从站允许扩展8个I/O模块（数字量模块、模拟量模块、温度模块、PID智能模块，不包括CAN模块、运控模块、称重等特殊模块）。
4、支持西门子Profinet主站，包括Siemens S7-300，Siemens S7-1200 ，Siemens S7-1500；
5、组态软件TIA Portal V13 及更高版本。
框架图
- 技术参数
-
物理特性
尺寸（W×H×D）
71×80×62 mm
电源损耗
额定输入电压
24V DC
输入电压范围
20.4V~28.8V DC
输入电流
0.8A
总线电源电压
+5V DC
总线电源电流
1.1A
隔离
外部电源与系统电源隔离
电源保护
供电电源端给予反接保护功能及浪涌吸收功能
LED指示灯特性
24V电源指示灯（绿色）
ON = 24VDC供电正常
OFF = 无24VDC供电
SF指示灯（红色）
ON = 扩展I/O总线故障或者PROFINET模块故障
OFF = 无错
BF指示灯（红色）
ON = PROFINET总线通信故障（未连接交换机，未检测到网络）
Blinking=硬件组态不一致
OFF = 无错
MT指示灯（黄色）
（维护指示灯）
ON = 丢失同步
OFF = 无错
P1R/P2R口指示灯（绿色）
ON = 有到交换机/PN主站的连接
OFF = 没有到交换机/PN主站的连接
P1R/P2R口指示灯（黄色）
ON = 有到交换机/PN主站的数据收发
OFF = 没有到交换机/PN主站的数据收发
扩展I/O能力
每从站支持最多模块数
8（数字量模块、模拟量模块、温度模块和PID控制模块，不包括其他类型的模块）
协议类型
CTSC-200 PLC自定义4MHZ总线协议
每从站IO最大配置
模拟量IO最大配置可达64AI/32AQ
数字量IO最大配置可达256DI/256DQ
拓扑结构
支持星形、树形、线型、环形
PROFINET通讯口
通讯接口
1个双RJ45口
数据传输速率
以太网传输率为10Mbps
PROFINET传输率为100Mbps，全双工
支持的以太网服务
ping、arp、网络诊断(SNMP)/MIB-2、LLDP
发送周期
250us~4ms
第三方PROFINET主站
支持
从站间通信距离最长
100m（100BASE-TX）
拓扑结构
支持星形、树形、线型、环形拓扑结构
隔离
通信口隔离
硬件组态功能
导入文件类型
PROFINET GDS文件XML格式
第三方PN主站
添加CTS7 277-0PN32模块后支持8个槽位的扩展
扩展模块可添加数字量、模拟量、温度模块和PID控制模块，其他的模块不能添加

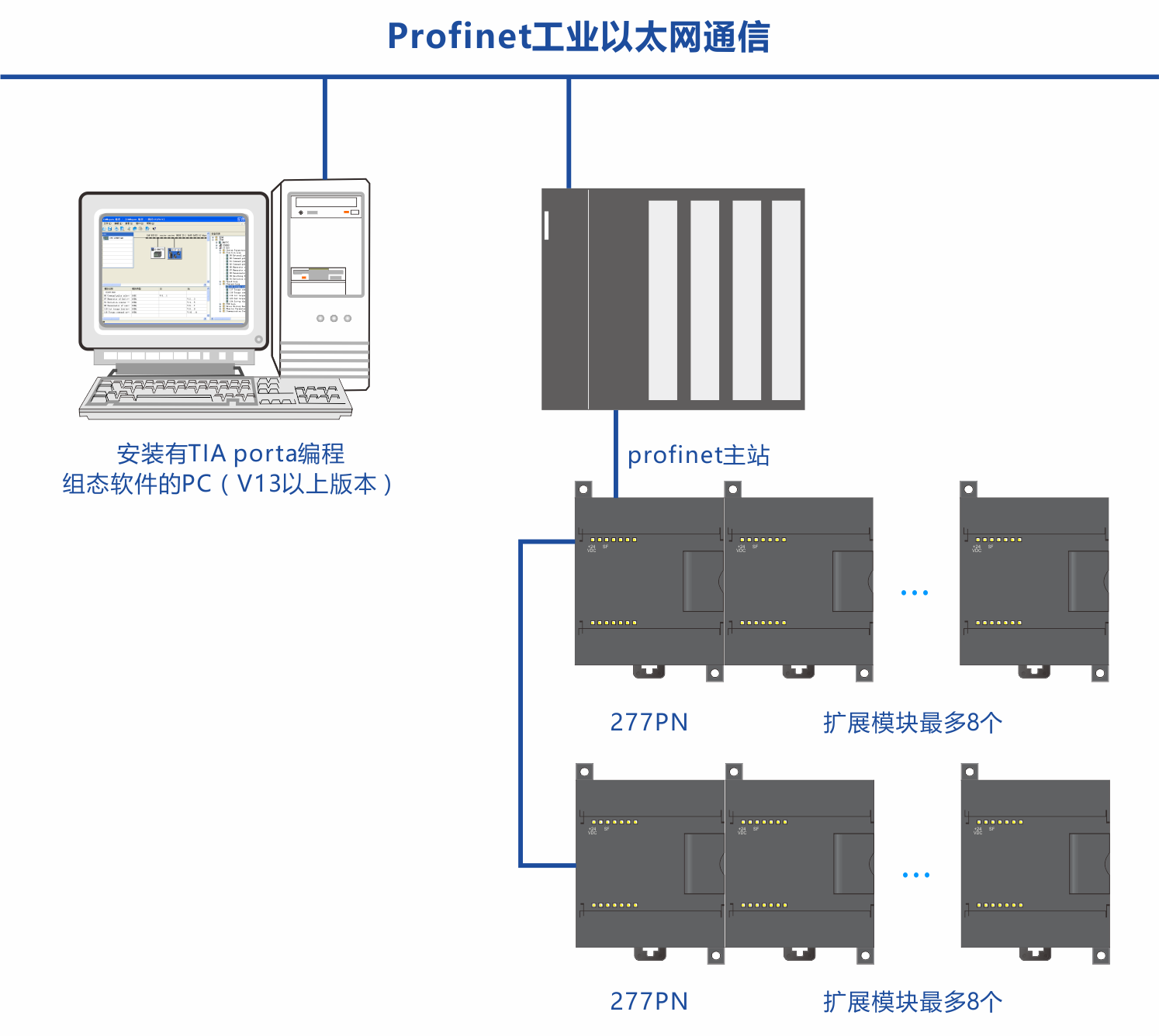

- 典型应用
- 安装规格
-
