CTBA系列现场采集与控制器（DDC-0）
DDC-0，现场采集和控制器顺利获得多个接口采集数据，进行数据的一般性处理，用于物联网场景下，大量终端数据回传时，顺利获得DDC-0进行数据和接口的汇聚和初步处理后，顺利获得PLC，ETH等方式统一回传。
DDC-0现在主要应用于电表以及照明系统，顺利获得RS485接口连接电表，采集电表电量。顺利获得2.4GRF接口接收灯控发送的2.4G的数据信号，包括灯光状态等；发送对灯光的控制信令，包括开关、调光等。还可以顺利获得2.4GRF连接烟感报警器，用于对室内烟雾浓度进行监控和超限报警。此外DDC-0顺利获得连接红外摄像头，实现视频采集功能。
订货数据
型号
规格参数
订货号
DDC-0(ETH)
有线以太网上行的楼宇自动化DDC-0控制器，支持1路Ethernet，2路RS485接口Modbus RTU通信，1路蓝牙接口，1路2.4GRF，2路HDMI TYPE C接口，16K程序数据空间
CTBA DDC-0010
DDC-0(PLC)
PLC上行的楼宇自动化DDC-0控制器，支持1路HPLC接口，1路Ethernet，2路RS485接口Modbus RTU通信，1路蓝牙接口，1路2.4GRF，2路HDMI TYPE C接口，16K程序数据空间
CTBA DDC-0010A
概述：
DDC-0功能特点：
l 集成华为智慧园区link，支持WLAN/PLC/LTE（规划中，待实现）/以太网4种方式接入华为云（顺利获得华为的网关），顺利获得蓝牙接口配置参数，自动识别和身份认证,自动注册。
l 设备故障灯亮，上报故障报警，并携带明确故障原因，设备离线缓存告警信息，恢复后上报告警信息。
l 丰富的通讯总线：1路2.4GRF，2路RS485接口；RS485接口支持modbus RTU协议，最多支持32个从站，支持modbus TCP协议。
l BACnet业务能力：支持对象和Service能力。
l 设备可维护性：支持本地/远程升级固件和更新控制逻辑；支持使用智能终端app顺利获得本地蓝牙接口进行网络参数配置、位置信息录入、绑点配置和读取配置信息，以及获取故障信息和更新设备固件。
l 电表场景：
− 支持MODBUS RTU协议，支持和电表等智能仪表顺利获得MODBUS RTU协议对接。允许用户修改RS485接口参数。
− 支持边缘网关顺利获得召测方式采集电表和多功能电能仪表（采集器）数据。
− 支持根据接入子设备配置表，并本地保存，主动上报电表和多功能电能仪表（采集器）数据。
− 支持按照华为智慧园区link的文件传输接口接收配置表文件，支持将配置表文件加载更新到flash和内存。
l 照明场景：
− 顺利获得2.4GRF连接LED灯，支持跳频自动设定，避开与WLAN、蓝牙等频谱重叠信道，增强抗干扰能力。
− 支持对LED灯的开关、亮度、色温进行控制。
- 技术参数
-
DDC-0控制器技术规格
型号
DDC-0
电源电压
220VAC，50或60Hz，class2（北美）或SELV（欧洲）
耗电量
最大功耗1.5W
运行环境条件
0~50°C（32~122°F）；10%~90%相对湿度，无结露。
存储环境条件
-40~70°C（-40~158°F）；10%~90%相对湿度，无结露。
处理器
GD32F450ZKT6：片内256KB SRAM，3MB的Flash，外扩4MB flash
存储器
片内256KB SRAM，外扩4M Flash
运行速度
程序循环时间：小于1秒；
控制器地址
内部IP设置，顺利获得软件设置，默认DHCP；
运维接口
面板支持以太网接口、蓝牙接口，指示灯接口
通信总线
上行采用PLC（电力载波通信）通讯，对应DDC-0上的PLC WAN接口；
WLAN通讯（顺利获得AP热点连接至局域网）；
以太网通讯（顺利获得RJ45网口与上位机进行通信）；
下行：
1路2.4GRF接口接收灯控发送的2.4G的数据信号，包括灯光状态等，发送对灯光的控制信令，包括开关、调光等，支持跳频设计；
2路RS485接口，连接电表，采集电量等数据，连接其他485接口的传感器。波特率最高支持115200bps，节点数最大支持64个隔离；
2路HDMI TYPE C接口连接红外摄像头，视频数据采集。信号传输线缆最大长度满足＞3米。
安装
三点螺钉定位于平面，或者35mm DIN轨道安装
尺寸（高×宽×长）
100×50×40mm
外壳
塑料外壳，塑料材料：PPO，保护等级：IP30 (IEC529)
符合的标准
BQB
- 典型应用
-

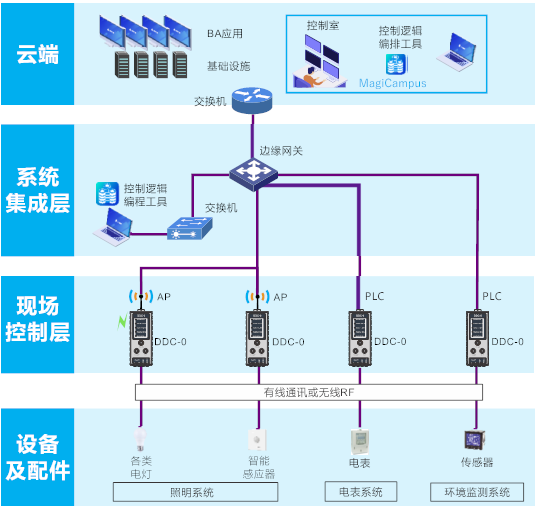

环境监控系统应用
- 安装规格
-

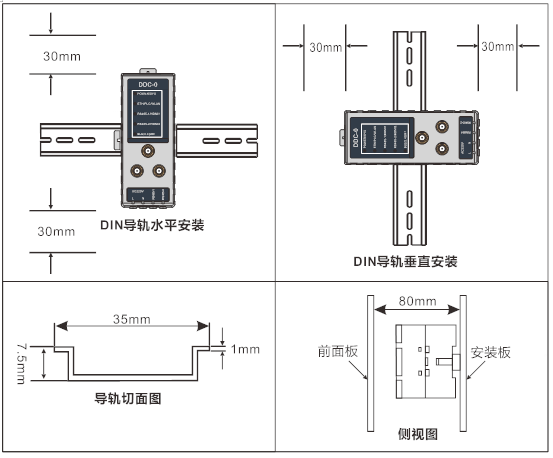

安装示意图

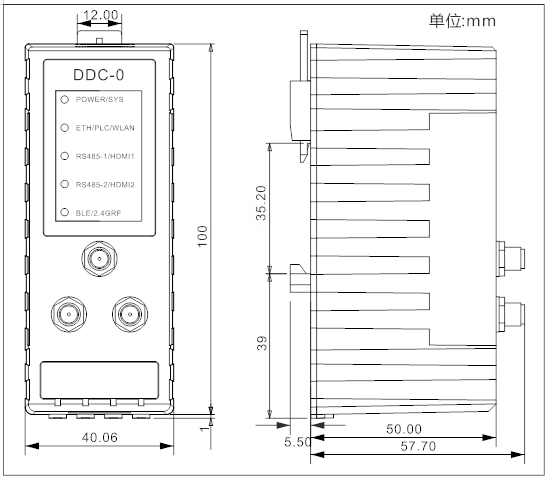

安装尺寸图

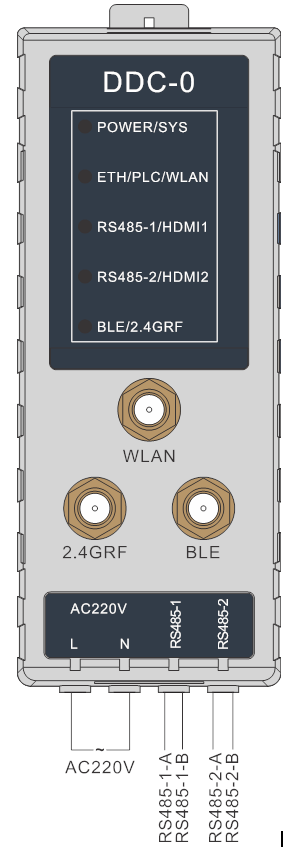

接线示意图
